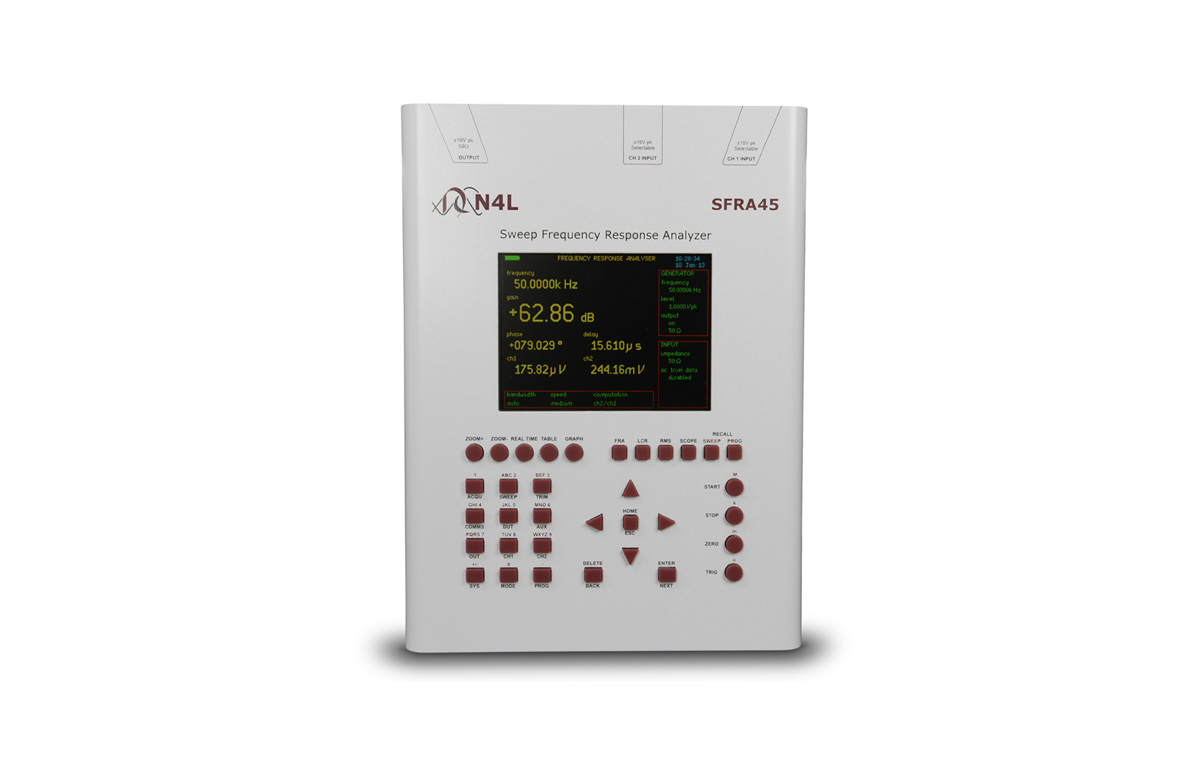

-    Thiết bị phân tích đáp ứng tần số FRA, bằng phương pháp phát điện áp với các dải tần số khác nhau và so sánh tần số đáp ứng của lõi trước và sau khi sự cố hoặc vận chuyển, SFRA 45 là một thiết bị đáng tin cậy để phân tích và phát hiện ra những lỗi cơ khí của lõi và cuộn dây máy biến áp, đặc biệt sau những lần sửa chữa, vận chuyển hoặc sự cố, va đập. Nhờ đó, tăng được độ tin cậy của máy biến áp, giảm chi phí bảo trì và tránh những sự cố bất ngờ làm ảnh hưởng hoạt động của hệ thống.

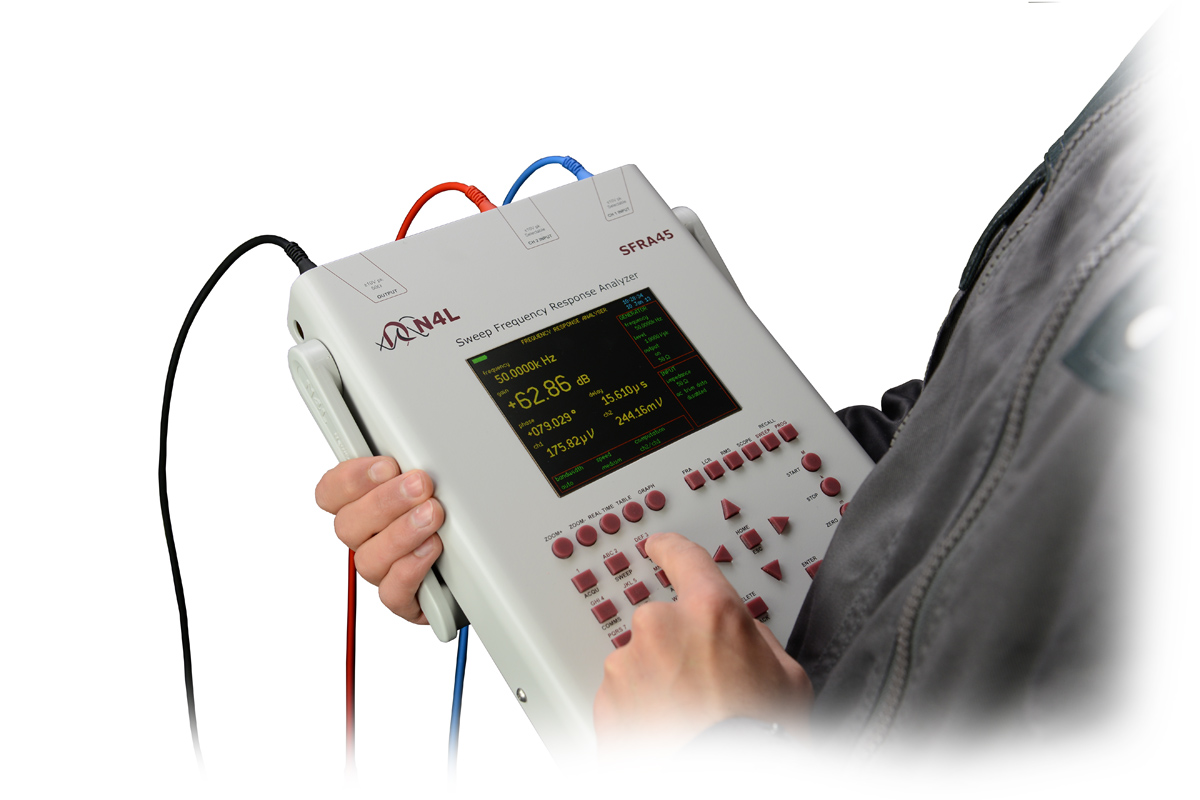

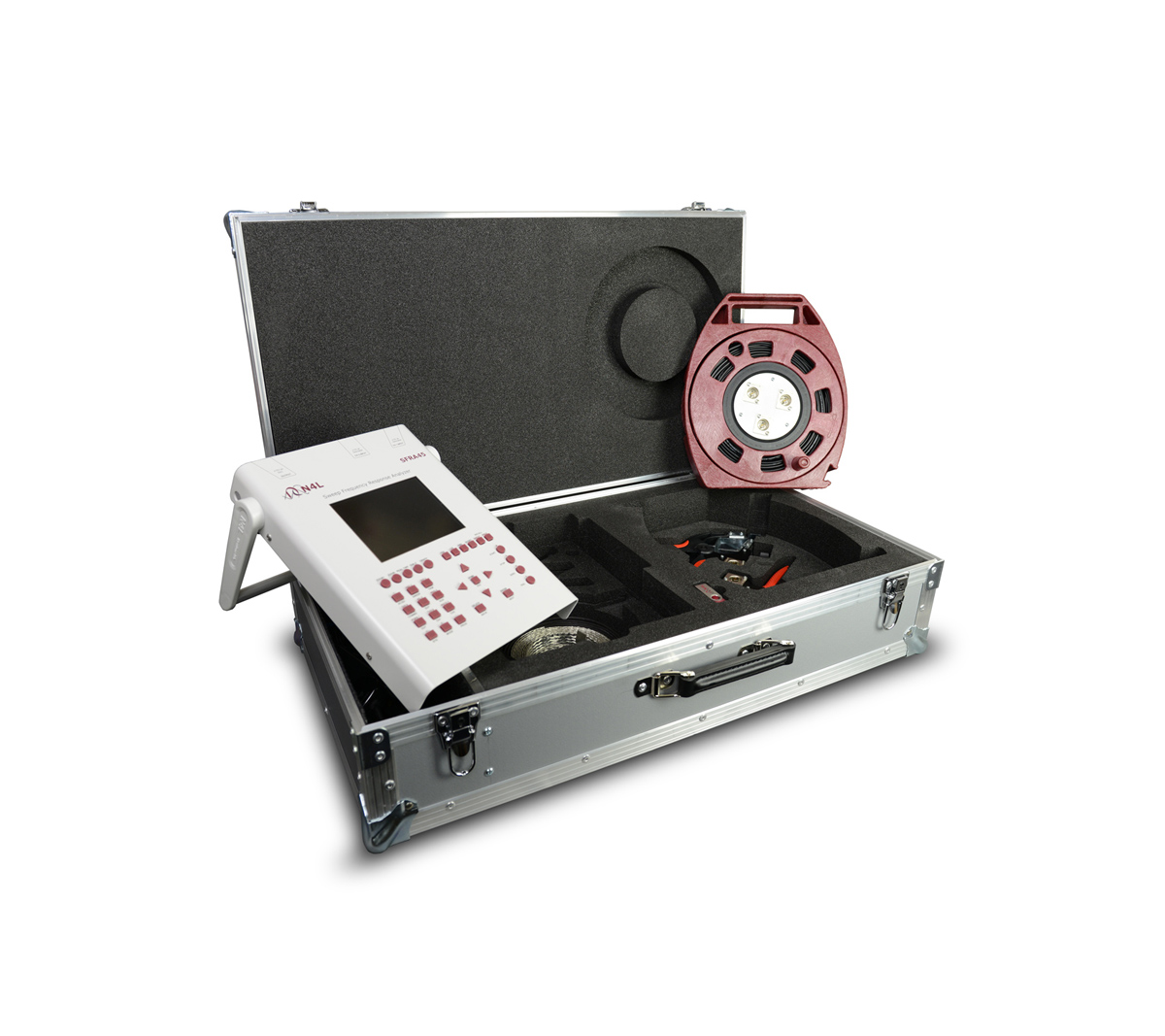

-    Hợp bộ được thiết kế nhỏ gọn, thích hợp đem đi hiện trường, nhưng vẫn đảm bảo dải tần số rộng 5Hz - 45Mhz, hoàn toàn đáp ứng tiêu chuẩn IEC 60076-18 (TCVN 6036-18)
-    Tích hợp màn hình LCD màu 5,7 inch đáp ứng khả năng làm việc độc lập hoặc kết nối để làm việc trên máy tính qua phần mềm chuyên dụng
-    Tích hợp chức năng của Osilloscope, LCR và đồng hồ volt mét.
-    Giao diện kết nối RS 232, LAN và USB

1. Thông số chung

-    Số bước: lên tới 2000 bước (đáp ứng IEC 60018)
-    Bộ nhớ: 1 GB bộ nhớ trong, đi kèm USB ngoài
-    Màn hình: LCD màu 5.7 inch có đèn nền
-    Trọng lượng: 2.7kG
-    Nguồn cấp: Qua AC adapter đi kèm, hoặc nguồn DC từ sạc ôtô hoặc pin ngoài.
-    Nhiệt độ làm việc: -5°C đến 50°C
-    Độ ẩm: 20%-90% không đọng sương

2.      Phân tích đáp ứng tần số:

-    Dải tần số: 5Hz ~ 45MHz
-    Độ chính xác khuếch đại theo dB:
     +   0.02dB/50Hz
     +   0.02dB +0.05dB/MHz < 5MHz
     +   0.1dB + 0.04dB/MHz < 45MHz
-    Độ chính xác pha:
     +   0.05° < 10kHz
     +   0.07° +0.0009°/kHz < 5MHz
     +   5.05° + 0.0001°/kHz < 45MHz
-    Nguồn tần số: dạng phát
-    Kiểu đo: DFT thời gian thực, không lọt dữ liệu
-    Tốc độ: 100 phép đọc mỗi giây
-    Bộ lọc: Tùy chọn từ 0.2 giây
-    Độ phân giải: 5 hoặc 6 digit
-    Trở kháng đầu vào: 50 Ohm hoặc 1M Ohm (Tùy chọn)
-    Dải làm việc: đến 120 dB

3. Máy đo LCR

-    Chức năng: đo L, C, R (AC), Q, Tang Delta, trở kháng, pha - mạch nối tiếp hoặc song song
-    Dải tần số: 5Hz - 5Mhz
-    Shunt dòng điện: 50R (tích hợp trong hoặc ngoài)
-    Các dải: điện cảm, điện dung, điện trở
-    Độ chính xác cơ bản: 0.5% + 2%/Mhz
-    Khả năng quét: tất cả các chức năng AC
-    Dải trở kháng: 100mOhm đến 100kOhm

4.  Von mét (true RMS)

-    Số kênh: 2 kênh
-    Dải tần số: 5Hz - 5Mhz
-    Chức năng đo: AC RMS, đỉnh, CF, xung, dBm
-    Độ chính xác cơ bản:
     +   0.05% dải + 0.05% số đọc +0.1mV< 1kHz
     +   0.15% dải + 0.15% số đọc +0.1mV< 10kHz
     +   0.5% dải + 0.5% số đọc+ 0.025%/kHz + 0.4mV< 10kHz

5. Bộ phát tín hiệu

-    Kiểu phát: phát trực tiếp tín hiệu tổng hợp, tần số đơn hoặc tần số quét
-    Dải tần số: 5Hz - 45Mhz
-    Các kiểu sóng: sóng sin, sóng vuông, tam giác, dốc, nhiễu trắng
-    Độ chính xác: độ chính xác tần số 5ppm trên toàn dải nhiệt độ, độ chính xác khuếch đại 5% <10 MHz, độ chính xác khuếch đại 10% < 45Mhz
-    Trở kháng: 50Ohm ±2%
-    Thang đo: 1x10^-9 đến 1x10^9
-    Đầu ra: 50mV đỉnh tới 10V đỉnh

6. Dải đầu vào:

-    Đầu vào: 2 x 10V đỉnh
-    Các dải đầu vào: 3mV, 10mV, 30mV, 100mV, 300mV, 1V, 3V, 10V (đỉnh)
-    Thang đo: 1x10^-9 đến 1x10^9
-    Chọn dải: tự động hoàn toàn hoặc bằng tay
-    Trở kháng đầu vào: Tùy chọn 50Ω hoặc 1MΩ
